◆レベル 1/144 214型 AIP潜水艦 [U-Boat Type 214] 建造記◆

【第5回】

Back 1 2 3 4 5 6 7 8 Next

●1

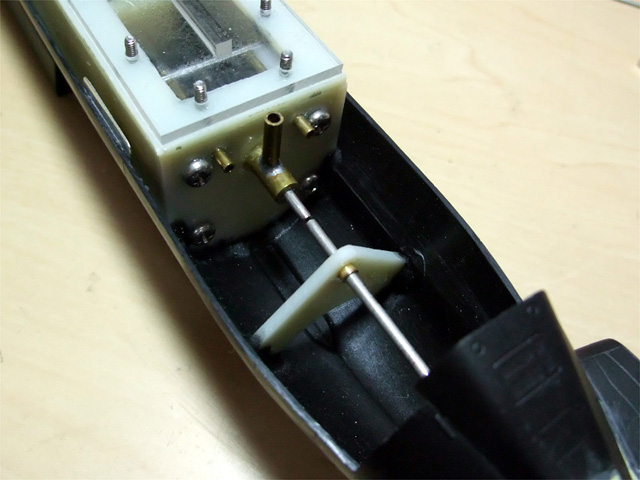

スクリューシャフトを固定するパーツをハルに接着します。パーツ本体はABS板で作り、スクリューシャフトの通る部分は真ちゅうパイプです。艦尾からスタンチューブまでスクリューシャフトを通しておくと、芯出しができてずれが無く固定できます。


ギアシャフトとスクリューシャフトはこの位置でゴムチューブを使って接続します。


●2

縦舵のリンケージロッドは上下の舵を1本のロッドで操作するために、途中で二股に分けてそれぞれのリンケージホーンへ取り付けたリンクへハンダ付けしています。


●3

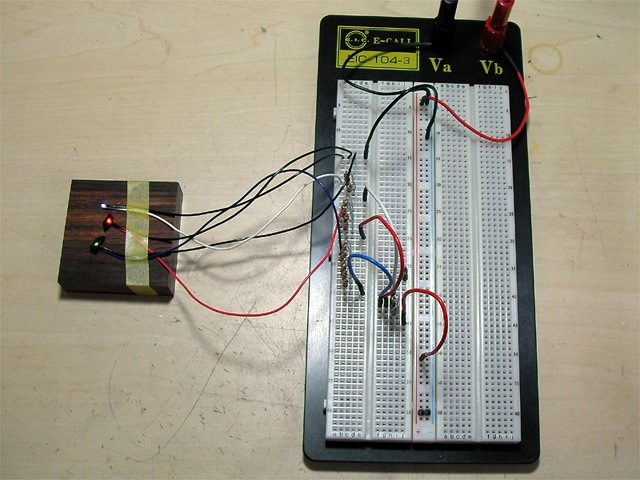

電飾は左右両舷と艦尾灯の3つへチップLEDを使用しています。それぞれのLEDの明るさが同じくらいになるように、電源との間に入れる抵抗を調整しています。この作業はLEDを本体に組み込む前に行っておいたほうが楽なので、ブレッドボードを使用して色々と抵抗値を変えて明るさを調整します。


LEDの取り付けを裏側から見たところです。光が内側に漏れないようにと、気泡が溜まりにくいようにプラリペアを使って形を整えています。


抵抗を取り付けた基盤は、両面をエポキシ樹脂で固めて甲板の裏側に接着しています。
