◆レベル 1/144 214型 AIP潜水艦 [U-Boat Type 214] 建造記◆【第4回】 |
|

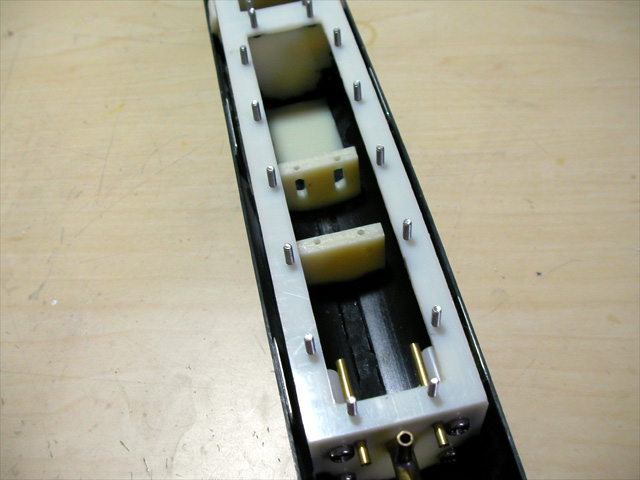

●1セミドライハルの内側へ、ふたの固定に使うM2のビスをプラリペアで接着しました。隔壁の接着部分もプラリペアを盛り、補強しています。 ●2セミドライハルをハルへ接着しました。隙間が出来ないように、接着部分にはプラリペアを盛っています。 艦首側メカ室の様子です。  バラストタンクまわりです。  後部メカ室の様子です。バラストタンクの後方の艦底部分にあるABSの台は、ピッチコントローラーを置く台になります。  ●3バラストタンクのベント弁はアルミ板と真ちゅう棒、真ちゅうパイプで作成しました。 バラストタンクのフタにある、ベント弁の様子です。開口部分にはOリングがはめてあり、スプリングのテンションでベント弁が開口部分をふさいでいます。サーボでこのベント弁を動かすことで、排気を行います。  ●4上下ハルの固定は、艦首側でM3のネジを使っています。メスネジはプラのパーツを使っており、上部ハルへプラリペアで接着しています。 艦底側に開けた穴からM3のネジで固定しています。この部分は艦底と隙間を空けることで、排水口も兼ねています。  上へ TopPage [2009/11/29:執筆:雲山]
|
|
|
|
|
